低卤素PPS材料：全方位解答你的疑问
在当今环保意识日益增强的时代，材料的环保性能成为了众多企业关注的焦点。低卤素PPS（聚苯硫醚）材料不仅满足了环保标准，更在性能上展现出卓越表现，为各行业提供了理想的材料解决方案。
那么，您对低卤素PPS了解多少呢？接下来，我们将带您深入了解低卤素PPS材料，以及DIC低卤素PPS的独特优势！
满足以下标准的材料被称为低卤素材料：
氯（Cl）含量≤0.09wt%（900ppm）
溴（Br）含量≤0.09wt%（900ppm）
氯与溴总含量≤0.15wt%（1500ppm）
该标准是IEC（国际电工委员会）、IPC（国际电子工业联接协会）和JPCA（日本电子零部件工业会）共同认可的，确保了材料在环保方面的高标准和可靠性。

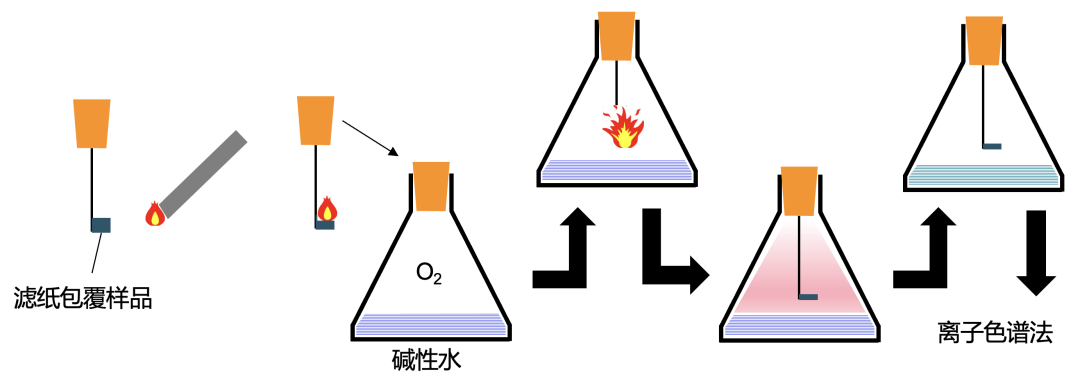

为了确保低卤素PPS材料符合严格的环保标准，DIC采用的是DIN EN 14582测试方法。该方法通过特定的燃烧和吸收过程，结合离子色谱法，精确测量材料中的氯和溴含量。这一严谨的测试流程保证了DIC低卤素PPS材料的环保性能真实可靠，为用户提供信心保障。

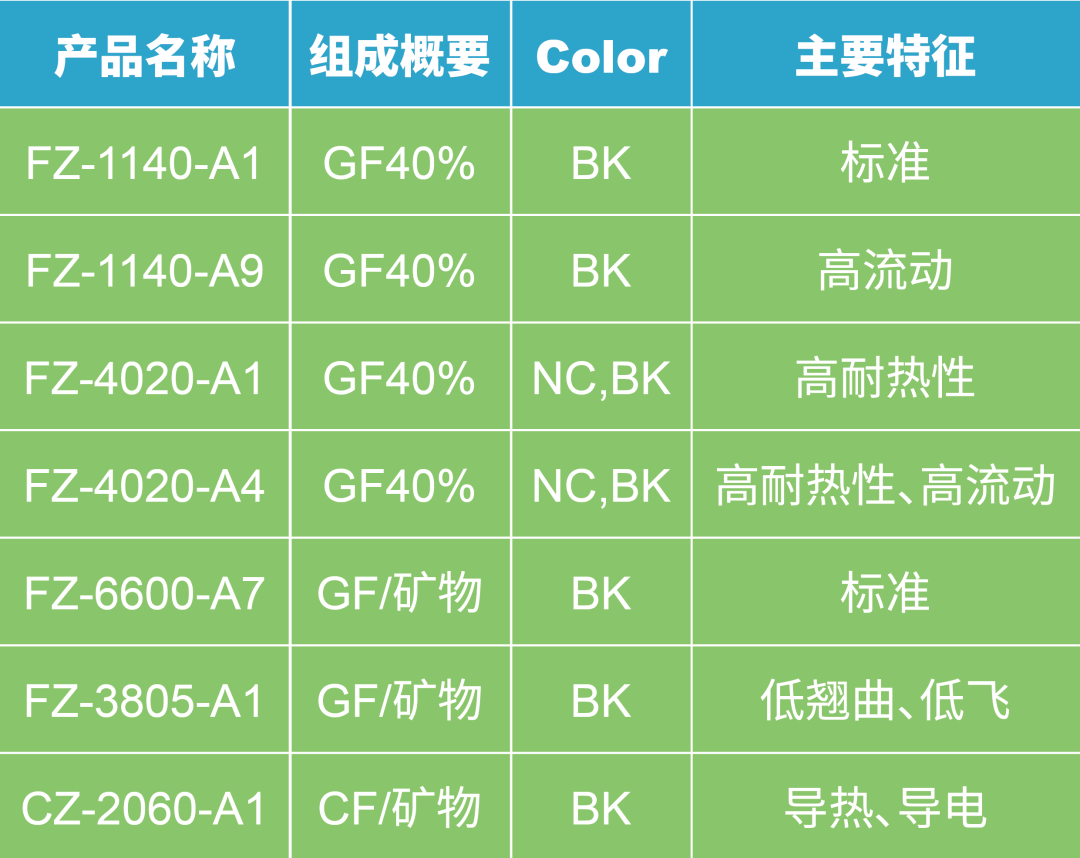

DIC低卤素PPS材料拥有丰富的产品系列，可满足不同应用场景的需求。
FZ-1140 飞边与注射压力测试

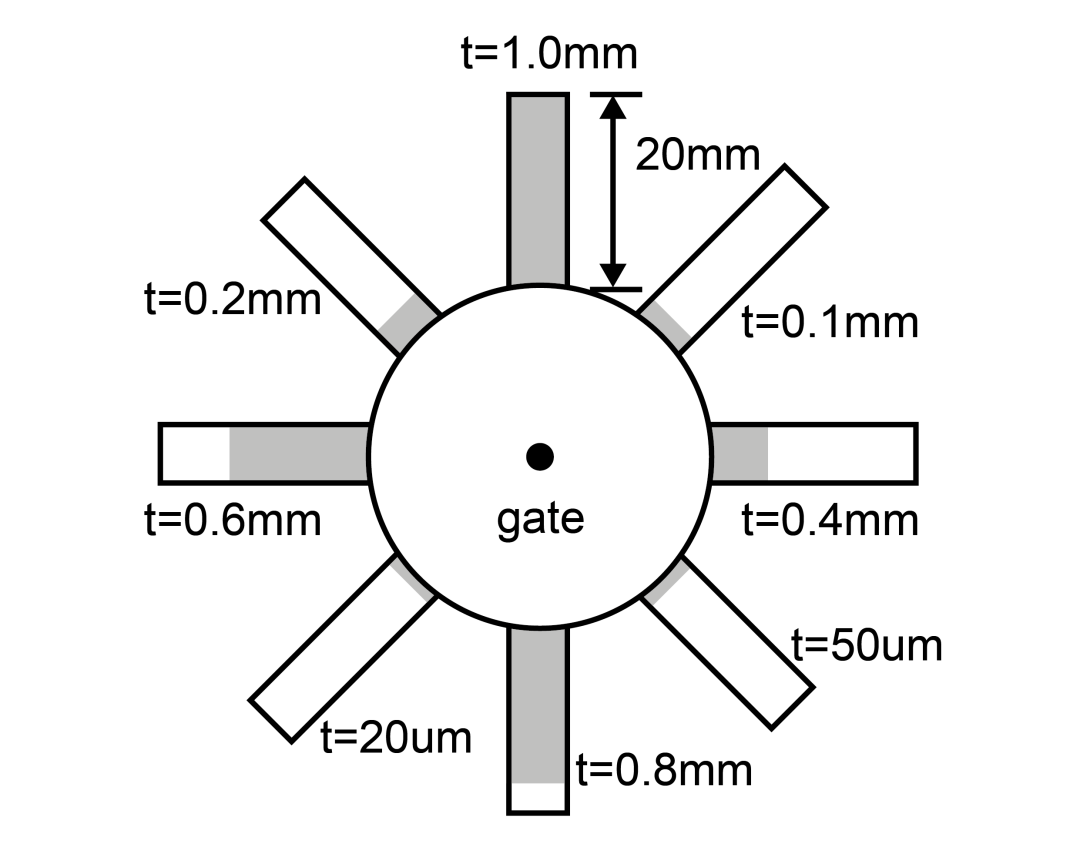

飞边测试方法：
测试20um厚度的型腔飞边长度
料筒温度: 320°C
模具温度:150°C
保压压力:1.0mm厚度型腔最小充填压力+5%

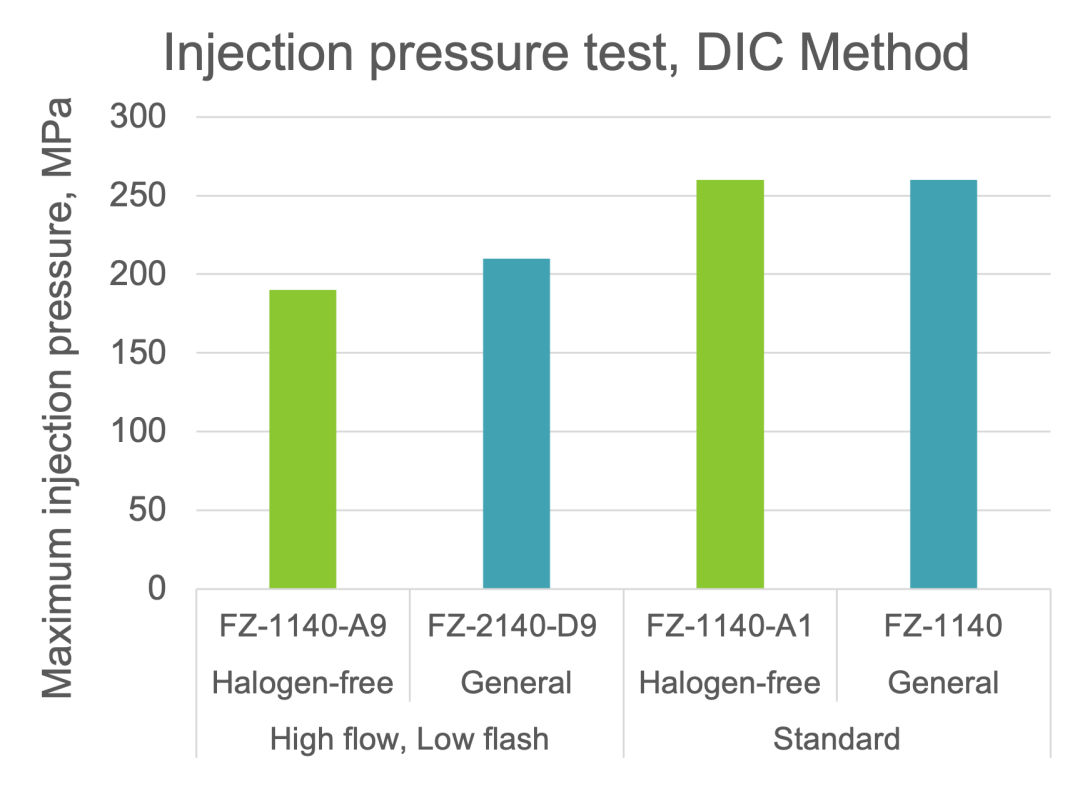

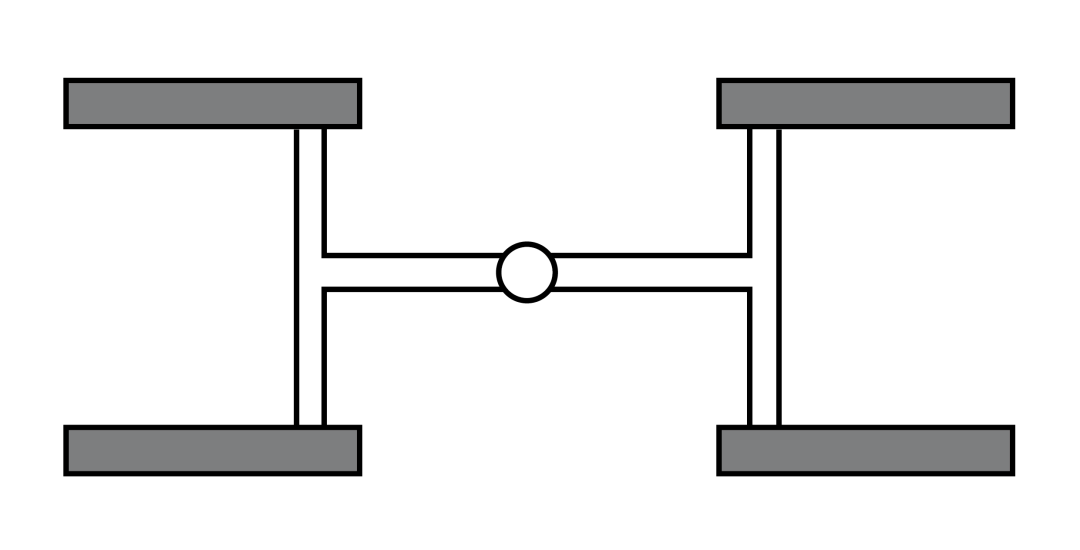

压力测试方法：
料筒温度: 330°C
模具温度: 130°C
充填时间: 0.18sec
保压压力: 20MPa, 0.5sec
评价方法：
比较4个产品充填完成时的充填峰值压力

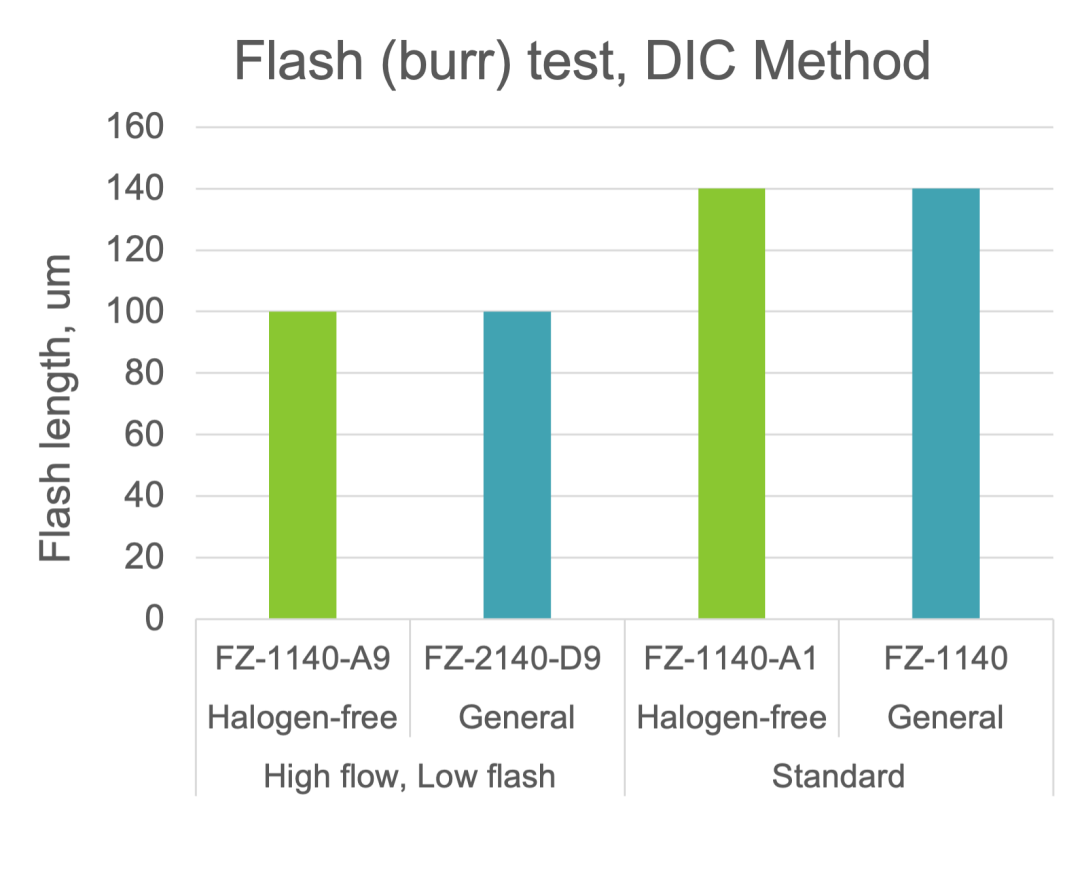

低卤素型号与其对应的通用型号相比，在飞边检测、注射压力结果上具有同等水平。
FZ-4020 耐回流焊测试
回流焊测试方法：

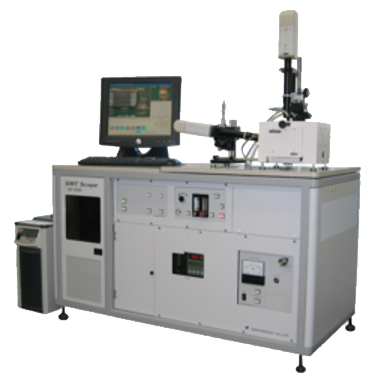

设备： SMT Scope SK-5000
测试样件: 20mm×12.6mm×0.8m
测试条件:

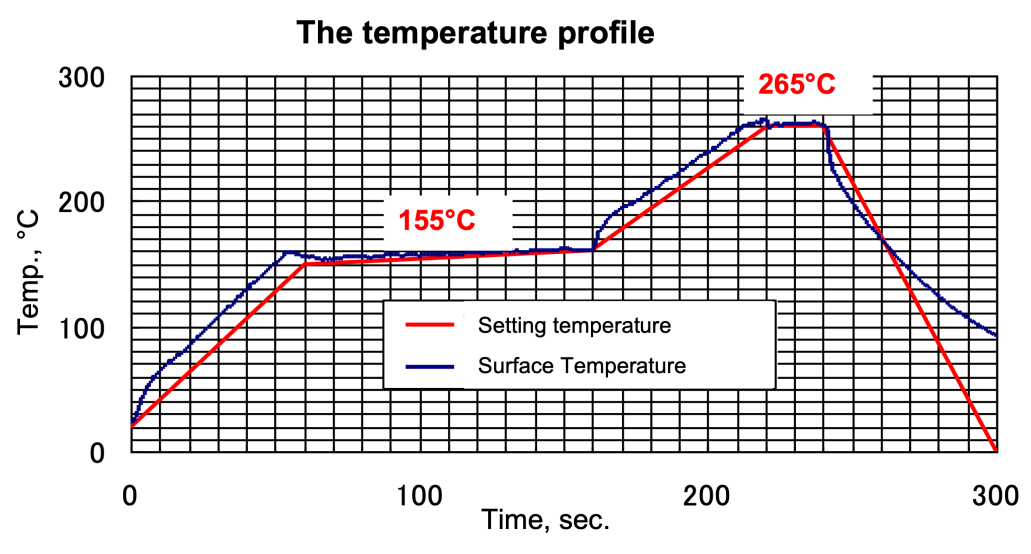

采用下图所示加热曲线并观察产品表面状态

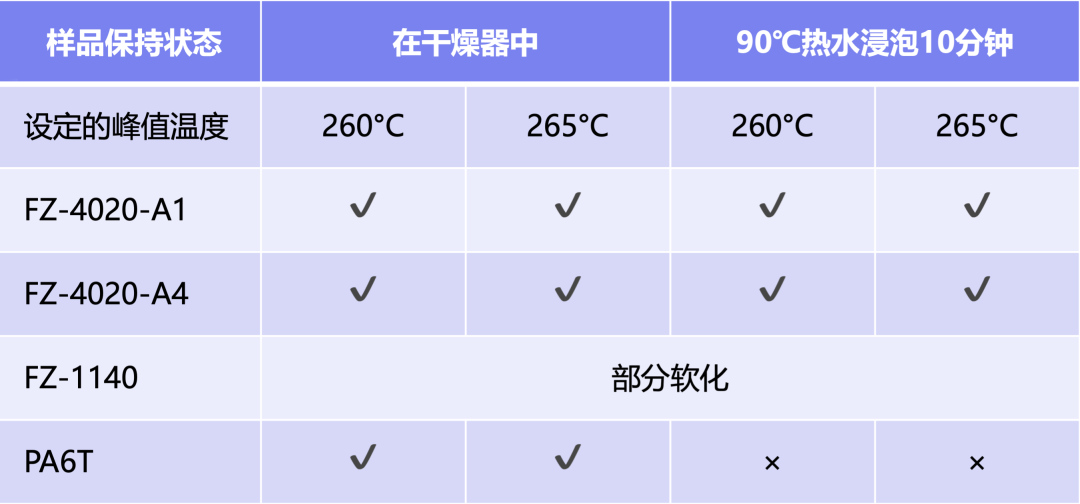

备注：
✔: 样品表面没有变化
×: 样品表面起泡
FZ-4020 系列在绝对干燥状态下与PA6T具有相当及以上的耐回流焊性能。
CZ-2060散热效果测试
散热效果的测量：
散热器成型(CZ-2060-A1)

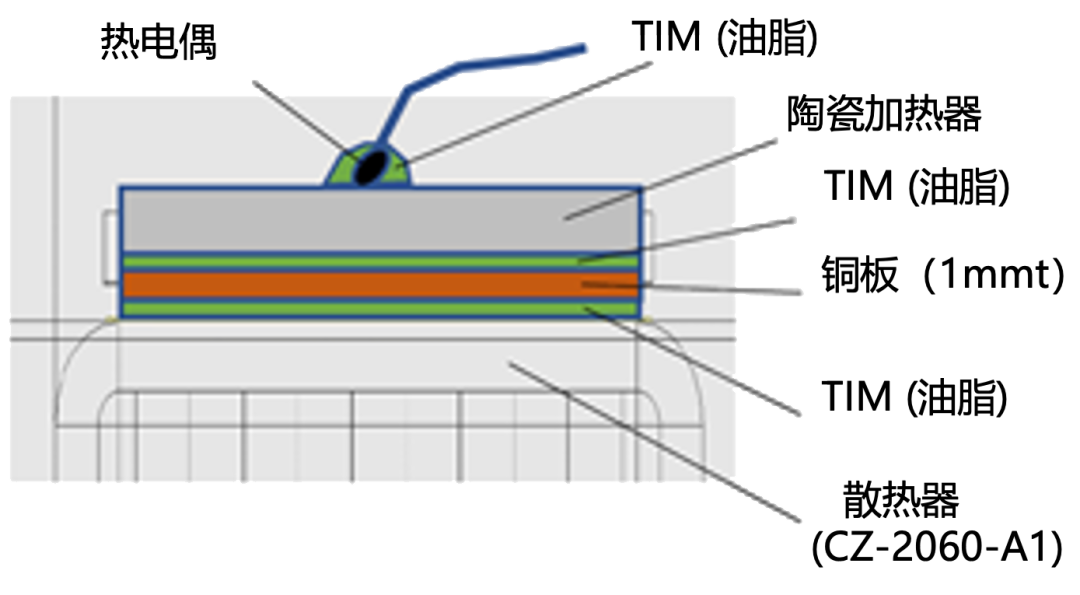

加热部位贴上热电偶测量温度

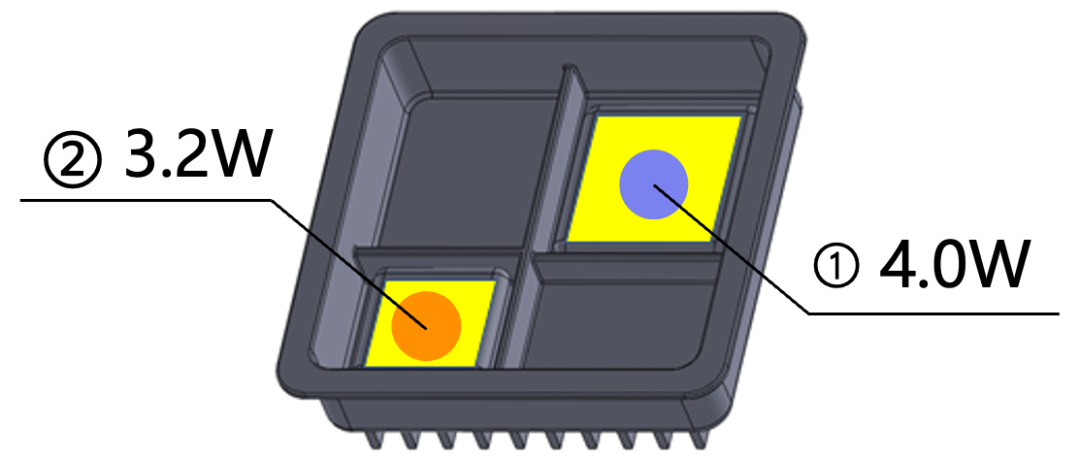

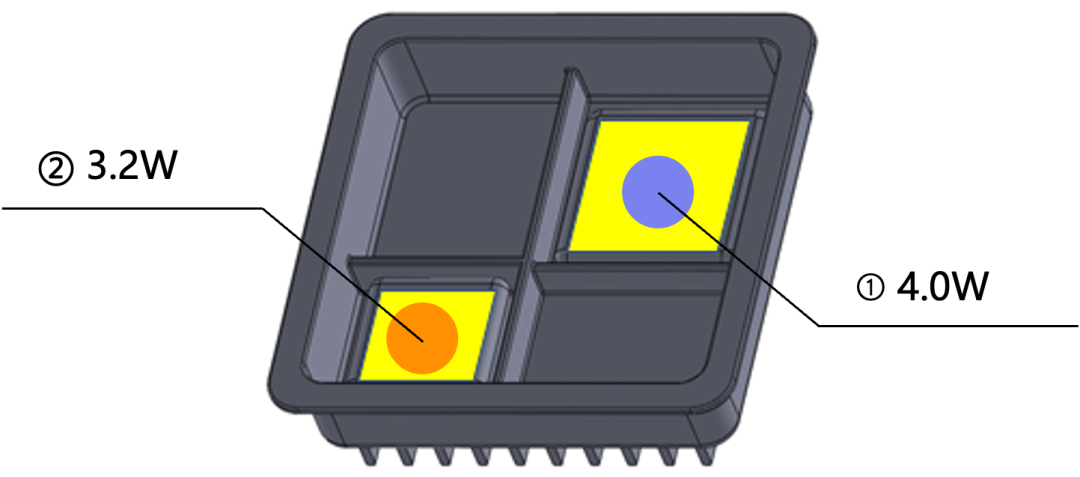

测量位置

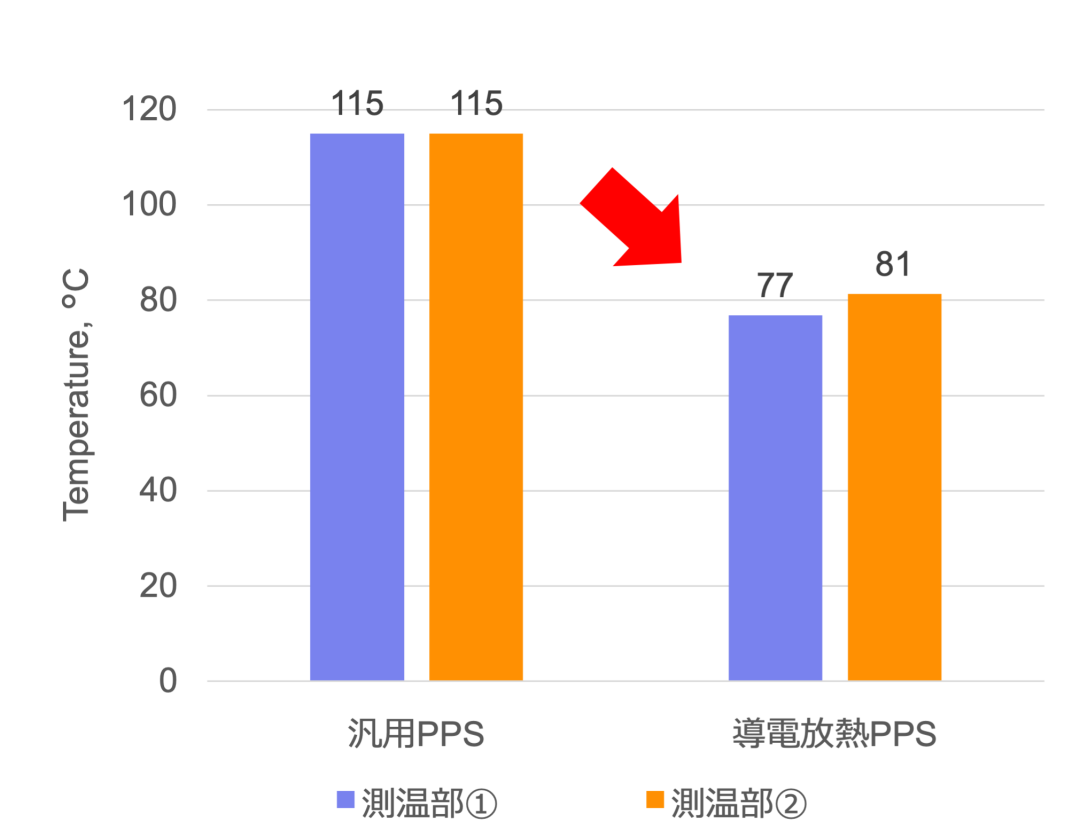

散热效果对比：
与通用PPS对比结果显示，CZ-2060-A1散热效果更明显，温度下降约30%。
DIC低卤素PPS材料严格的环保标准、精准的测试方法、丰富的产品系列和卓越的性能表现，成为了现代工业材料的佼佼者。无论是在电子行业的回流焊工艺，还是在汽车、电子等行业的散热器应用中，DIC低卤素PPS材料都能提供可靠的性能保障和环保优势。
选择DIC低卤素PPS材料，就是选择环保、高效和未来！
