氧化锆分散UV固化树脂
商标:LUXYDIR
功能产品

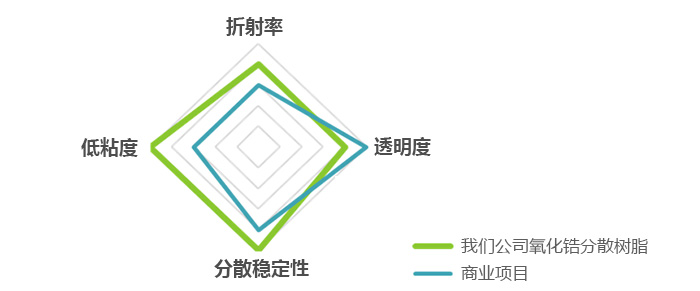

氧化锆（Zr）分散UV树脂，具有高折射率、透明和低粘度的特性。
由于其优异的分散稳定性，可单独使用也可作为复合材料使用。
有助于提高显示器的清晰度并节能。
LUXYDIR 可用于多种应用，例如光学薄膜、光提取层、薄膜封装材料、光学粘合剂和粘合剂。

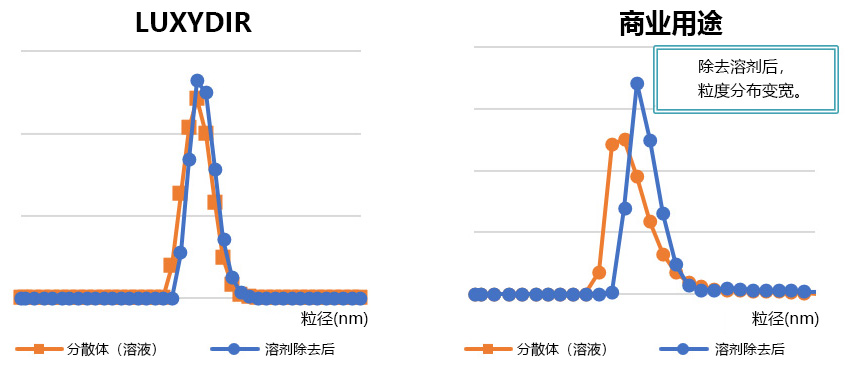

分散稳定性
加热和减压也不会改变粒度分布。

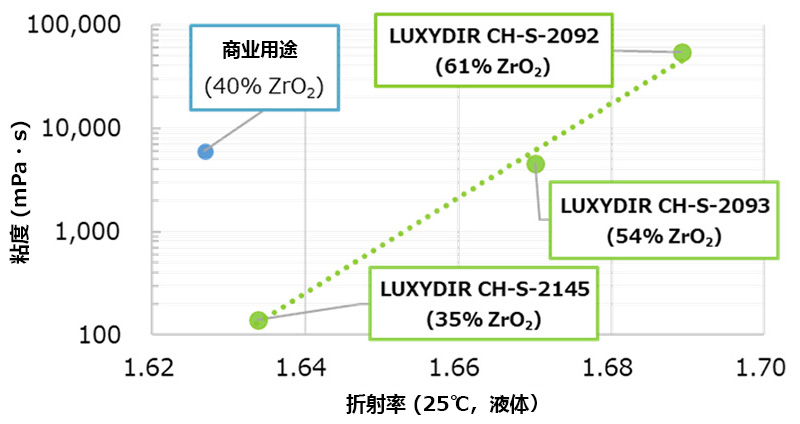

粘度和液体折射率
固化膜性能示例
UV固化后的涂层性能（示例）
| 試験項目 | CH-S-2145 | CH-S-2093 | CH-S-2092 |
|---|---|---|---|
| ZrO2 配合量 | 36% | 54% | 61% |
| 粘度（mPa・s） | 145 | 4,548 | 54,700*1 |
| 硬化膜屈折率*2（594 nm） | 1.660 | 1.700 | 1.716 |
| HAZE*2（D65光源） | 0.76 | 0.48 | 0.48 |
| 全光線透過率*2（D65光源） | 87.5 | 87.1 | 86.3 |
| ｂ値*2（D65光源） | 1.4 | 1.1 | 1.9 |
| ｂ値*2（耐熱試験100℃24h後） | 1.6 | 1.0 | 1.4 |
*1 测定条件(10rmp，25℃)，根据触变性测定条件也会变化。
*2 涂膜单体的测定值。
〇 制作硬化膜的条件
使用LUXYDIR/Runtecure 1108 = 100/3.0(wt%)*MEK把固含稀释到80%
光源：Fusion(H-bulb)
照射量：400mJ/cm²(200mJ/cm² x 2pass，氮气条件下)
膜厚：50um
上面的数据只是一个例子。关于所需的折射率、液体或涂层物性等请咨询。
根据所需的折射率开发分散体并提供油性试作品。

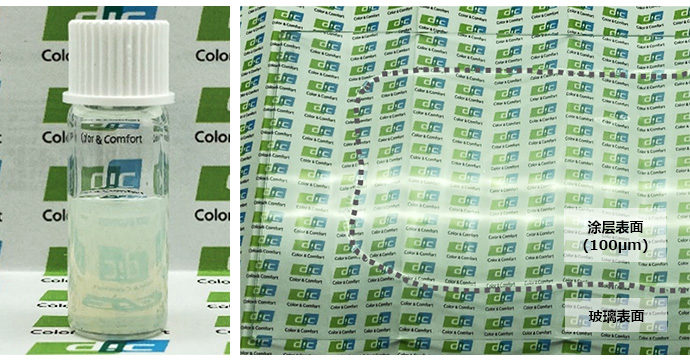

透明度
实现固化涂膜状态下的透明性
关于氧化锆分散UV固化树脂
DIC的优势
主要用途
产品阵容
关于本产品的咨询
-
通过WEB查询
-
